　　1.1 游泳池的热损失

　　游泳池有室外露天游泳池(场)以及室内温水游泳池(馆)两大类。从游泳池的使用性质分，有比赛池，训练池，跳水池，儿童戏水池等;从经营性质分，有公用游泳池，商业宾馆内游泳池，也有私人别墅住宅内的游泳池等。但无论何种游泳池，都有一个要求维持池水温度恒定的要求，池水的温度因使用性质不同而异。游泳池的热损失有下列几个方面：

　　1)游泳池池水因水面蒸发，水面传导，池底和池壁传导而不断损失热量。

　　2)因人们在游泳池内游泳，会损失一部分池水，必须不断补充，而补充水需加热，需要补充一部分热量;

　　3)此外，整个游泳池的设备和管道也在不断向周围环境排放热量。

　　以上这一些损失的热量，都需要不断补充，才能维持池水有一定的温度。这些热损失再加上游泳场馆淋浴等用热的负荷可以称之为经常性用热负荷。

　　另外，恒温池水也有一次性全部更换新的要求。为了清洗，消毒的要求，在一定时段内，要求将池水全部放空，重新输入温水。如果补充的水是冷水(水温在5-15℃)，那末，加热整池水需要的用热量就是一次性冲击负荷。

　　1.2 游泳池池水温度

　　一般室内游泳池池水温度为24-29℃，室外的为22-30℃。如室内游泳馆有完善的空调采暖设施，可以取为25℃;如果气温低，可以取为27℃。热损失与池水温度高低有关，也与周围环境(例如空气)温度有关。一般室内环境温度比池水温度高1-2℃。国外资料表明：室内游泳池最佳环境参数为：

　　空气温度 26-30℃

　　池水温度 25-28℃

　　地面温度 30-32℃

　　风 速 0.05-0.1m/s

　　相对湿度 60-70%

　　1.3 室内游泳馆相对湿度

　　维持室内游泳馆内一定的相对湿度十分必要。当室外温度为-10℃，室内空气相对湿度为60-70%，设双层窗的传热系数为2.9W/m2时，玻璃窗户上仍会潮湿、结露;即使室外气温为-1℃，室内为28℃ 时，也会结露。因而游泳池场馆必须除湿。

　　1.4 游泳池的用热负荷计算

　　前者提到，对于游泳池用热的经常性负荷，有：

　　a.水面蒸发散热;

　　b.水面传导散热;

　　c.池底，池壁传导散热;

　　d.设备及管道散热;

　　e.补水加热量;

　　f.游泳场馆淋浴等用热;

　　由于蒸发散热，传导散热等计算十分复杂，而且必须有游泳池结构的详细尺寸，气象，土壤等资料，为了估算的方便，对于a,b,c,d四项，可以合并为一项，即：按游泳池水面面积m2计的平均热散失量。可以见表1

　　表1

　　表中数值按下列条件计算：水温27℃，空气相对湿度50%，风速：室内 0.5m/s;室外 2 m/s

　　国外资料介绍，对于露天游泳池的热损失，也可以按下列数据估算;在水温为23℃，平均气温10-12℃时，

　　对流热损失 70―95W/㎡

　　辐射热损失 60-80 W/㎡(夜间)

　　辐射得热量 ≤180 W/㎡〔白天〕

　　蒸发热损失 350-700 W/㎡

　　补充水时的补热量 400-600 W/㎡

　　对于补水热损失，可以按补水量及补水温差进行计算而得。游泳池每天补水量占游泳池容积的百分数可见表2。

　　表2

　　方案设计中建议：露天池取10%=B1;室内池取5%=B2。因补水需补热的小时功率可按下式计算

　　P=[(V×B×1000/24)×(t2-t1)/860] kW， (1-1)

　　式中：P-补水的补热功率，kW;

　　V-游泳池容积，m3;

　　B-补水量的百分数，%;

　　t1-补水初温，℃;

　　t2-池水温度，℃。

　　至于游泳馆所用的淋浴、洗涤等生活热水用量的计算及制热所需负荷，可按常规计算。

　　对于一次性冲击负荷，则按照换水量以及水温升来计算其总用热功率和小时用热功率(机器所需的制热功率)。总用热功率QZh

　　QZh=1.15×V×(t2-t1)×1000/860 kW， (1-2)

　　小时热功率Ph=QZh/T kW， (1-3)

　　式中：V- 游泳池的总容积，m3;

　　t2- 池水所需温度，℃;

　　t1- 冷水温度，℃;

　　T- 换水周期，h;

　　1.15-考虑在换水周期内的热损失附加值。

　　一般初次充水或换水的周期T为24-48h计。也就是说，要求在24-48h内完成整池的换水。至于间隔多长时间换一次水，应根据用户对于游泳池的使用要求和经营情况而定。由于池水是在不断循环过滤和消毒的，间隔时间相对比较长，可以是一个月，半年、甚至一年，对于桑拿浴性质的水池，有可能是一天换一次水。对于有几个游泳池的场馆，在计算负荷时，可以将换水时间错开。在选择主机时，可按一个最大容积的水池的一次性负荷来计算，也可以用换水周期的时间长短来调整。各种不同的游泳池的循环次数和周期可见表3。

　　表3

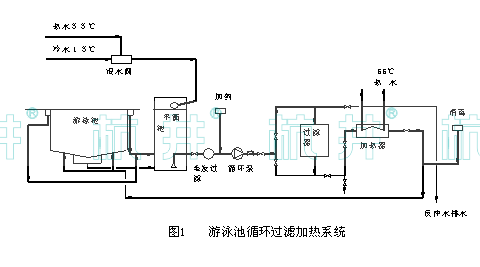

　　游泳池循环加热以及补水加热的一般做法可见图1。

　　2.以热泵回收游泳馆湿空气热量的做法

　　以热泵技术为基础的一般热泵热水机组完全可以用于各种游泳池的加热和补热。利用游泳池室内空气热量(潜热+显热)的“空调-热水机组”、“除湿-热水机组”更可以达到“一机两用”、“一机三用”，在制热保证池水恒温的同时，达到改善游泳馆室内空间的空气环境、去湿降温的目的。下面介绍三个例子。

　　2.1 杭井室内温水游泳池用超节能热水空调系统(见图2)

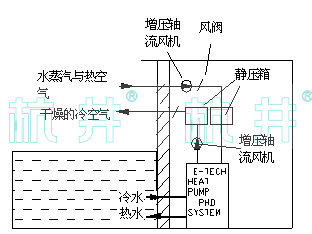

　　图2 室内温水游泳池用热水空调系统

　　该主机吸取温水游泳池室内的水蒸汽和热空气中的潜热和显热，通过风冷热泵，将热量转移到游泳池中来加热池水，使水温保持恒定;同时又将游泳池的室内空气去湿、降温，并补入一部分新风后，送入室内，保证室内空气品质和不结露。

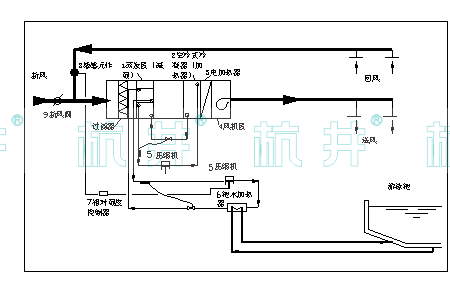

　　其主机内部的流程及部件可见图3。该系统可以有效地降低2/3游泳池室内空气的降温费用;3/4池水的加热费用;3/4的室内空气除湿费用，整个系统的能效比COP=3。该主机对空气进行热管换热加热和再加热(调整露点);对室内空气进行双重除湿-热管的冷端除湿、热泵蒸发器中的除湿。排走一部分的回风，补入室内人员必须的一部分新风。新风量用露点控制器调节。

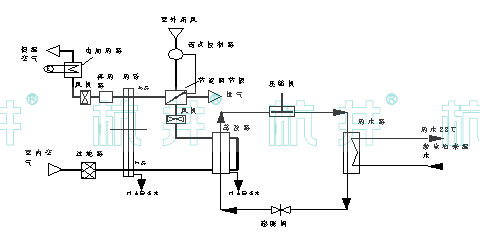

　　图3 热水空调热泵系统内部流程

　　2.2 杭井私人室内游泳池用“热泵除湿-热水机组”

　　这种机组主要是为了除湿，同时将一部分热量转移到加热池水中。国外资料表明，私人游泳池的产湿量为：每平方米水面面积0.10-0.15kg/h.m2,再加上每人0.40-0.50kg/h。每平方米水面每年产生的水蒸气约为1t，每吨水蒸气相当热量约为700KW.h。为除湿所需的通风量约为25-40m3/m2.h。热泵除湿加热过程可以从h-d图上作图说明(见图4)。

　　传统除湿，室内空气状态点P(假定28℃、φ=50%)与新风点A(假定+5℃、φ=90%)混合，混合点M，再由M点加热到E点(46℃、φ=13%)，加热过程所需热量为QC;热泵除湿，由于热泵吸取P状态下空气的热量，使空气降温降湿至K点(假定10℃、φ=80%)，再用冷凝热将空气加热至E点(送风状态)，空气的得热量为(hE-hK)×Vγ=Qhp。设热泵的能效比COP=3.8,则热泵实际耗电量仅为0.263Qhp。如Qhp>QC，则热泵的制热量除了加热空气外，还可以有多余的热量;来加热池水。

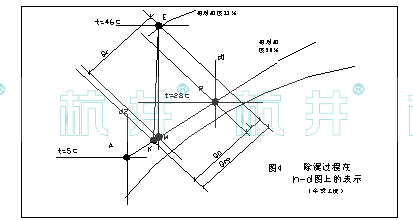

　　图4 除湿过程在h-d图上的表示

　　国外统计数据表明，一些完全靠电力使用热泵加热的私人室内游泳池每年大致的耗电量可见表4。

　　表4

　　注：1-单元住宅用室内游泳池;2-公寓用室内游泳池;3-饭店宾馆用室内游泳池。

　　*-这些数字对没有加热座椅、壁板式供暖、地板式供暖设备时同样有效。

　　减湿-加热用热泵机组的制冷剂循环及组成可见图5。该机组有两个单独的制冷剂循环-两台热泵所组成：一个是空气-空气式;一个是空气-水式。第一台热泵的压缩机部分承担游泳池室内空气的减湿，与此同时用空冷式冷凝器再加热减湿后的空气。如果单用一台热泵达不到预定的减湿量，则开动第二台热泵的压缩机完成其余的减湿量。但第二台热泵的冷凝器采用铜管制水冷式，将回收的热量去加热池水。控制进入的新风量为最小值，以节约能量，晚间不用新风，完全采用室内空气循环。当除湿量减少(意味着吸热减少、就空气的冷凝热减少)时，采用辅助电加热空气，以保证室内采暖需要。

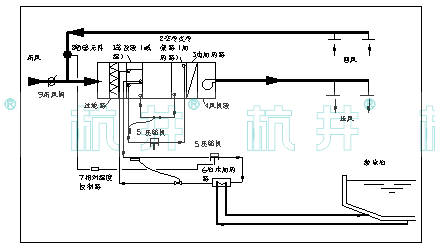

　　图5 减湿-加热热泵机组

　　2.3 杭井室内游泳池、按摩池、小型商用恒温恒湿和能源再生系统-为改善室内空气品质、保证没有凝结水的减湿-热水机组

　　通过把游泳池蒸发到空气中的水蒸气回收利用，一方面回收热量将池水加热，同时也可以给空气回热;另一方面，通过降低空气温度到露点，使水蒸气凝结成水，既干燥了空气，达到除湿的效果，又可以回收蒸发掉的水分，再回水池，减少游泳池的补充水，从而达到了恒温、恒湿、节能、节水、环保的效果。该系统的流程图可见图6。

　　图6 游泳池能量再生系统

　　3.热泵热水机组用于游泳池的方案及其经济性

　　3.1 工艺流程和控制

　　目前推荐的热泵热水机组用于游泳池供热系统的工艺流程可见图7。

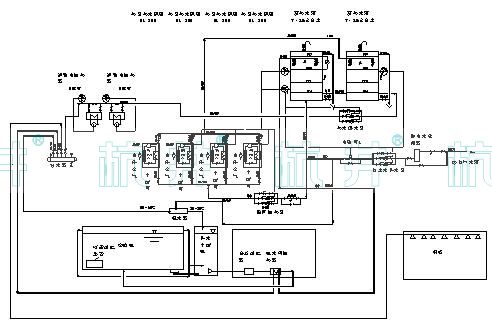

　　图7 热泵热水机组用于游泳池的制热工艺流程图

　　该流程中，开式蓄热水箱A中的55℃以上的热水，用泵增压打入分水器，从分水器出来的一路去池水的再加热器，间接循环加热池水。设池水维持的水温27℃，抽出的池水由24℃加热到28℃，返回池内。而另一路作为补水加热的热源，通过混水器与自来水混合后，成为28℃的水补入平衡池中，平衡池的液面与游泳池的水面同一高度，一旦游泳池的液面下降，平衡池的水面也下降，通过浮球阀对28℃的水补入池中。第三路水即送到淋浴间作淋浴用，采用干管循环，未用完的热水循环回到蓄热水箱B中，由主机吸入再加热。
